การบรรจุชิปอัตโนมัติ
Dec 12, 2025
ฝากข้อความ
การติดชิปเป็นขั้นตอนที่ละเอียดอ่อนที่สุดในการผลิตการฝัง RFID หากพารามิเตอร์ที่สถานีประสานเบี่ยงเบนไปเล็กน้อย อัตราการส่งผ่านที่การทดสอบ RF จะสะท้อนให้เห็นทันที
เมื่อเวเฟอร์มาถึง ชิปยังคงอยู่บนเทปสีน้ำเงิน อุปกรณ์นี้มีหมุดอีเจ็คเตอร์ดันจากด้านล่าง ในขณะที่หัวดูดสุญญากาศหยิบจากด้านบน โดยจะดึงเศษออกทีละชิ้น เส้นผ่านศูนย์กลางของเข็มกระทุ้งเล็กกว่าชิปเล็กน้อย ประมาณเสี้ยวมิลลิเมตร และต้องดันตรงกลางชิปพอดี ถ้ามันดันออก-ตรงกลาง ชิปจะเอียงขึ้นและหัวฉีดจะจับไม่ได้ เทปสีน้ำเงินมีระดับการยึดเกาะที่แตกต่างกัน การบ่มด้วยรังสียูวีนานขึ้นหมายถึงการยึดเกาะที่อ่อนแอลง ซึ่งทำให้หยิบจับได้ง่ายขึ้น แต่เศษอาจเลื่อนระหว่างการขนส่ง ทุกครั้งที่เราเปลี่ยนมาใช้เทปสีน้ำเงินชุดใหม่ เราจะต้องให้ช่างเทคนิคตรวจสอบความสูงของตัวดีดออกและความเร็วในการดีดออก เร็วเกินไปชิปหลุดร่อน ช้าเกินไปและส่งผลต่อรอบเวลา

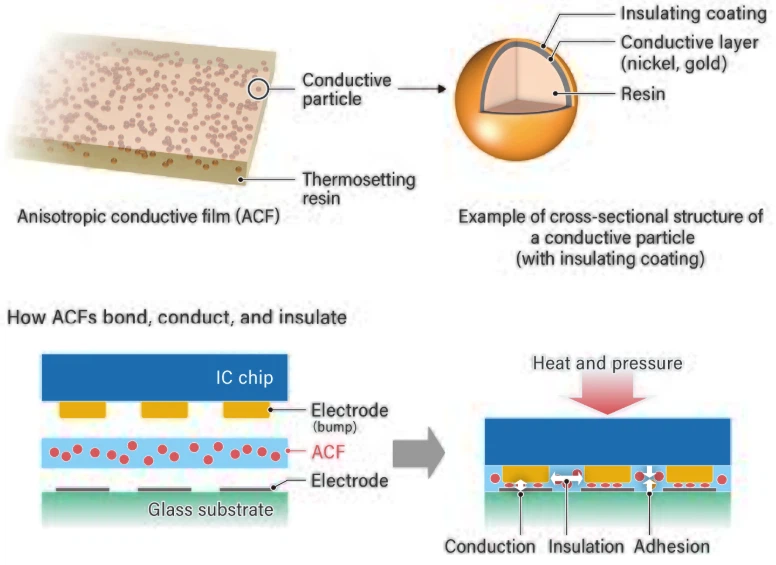

การจ่ายกาวจะเกิดขึ้นก่อนการติดกาว ACA ย่อมาจากกาวนำไฟฟ้าแบบแอนไอโซทรอปิก เป็นฐานอีพอกซีเรซินที่มีอนุภาคนำไฟฟ้าอยู่ภายใน อนุภาคที่เป็นสื่อกระแสไฟฟ้ามักเป็นลูกบอลพลาสติกที่ชุบด้วยนิกเกิลและทองคำ มีเส้นผ่านศูนย์กลางประมาณ 3 ถึง 5 ไมครอน โดยกระจายตัวอยู่ในกาว ก่อนที่จะบ่มอนุภาคจะกระจัดกระจาย ในระหว่างการบีบอัด พวกมันจะถูกบีบให้แบนระหว่างปุ่มกระแทกของชิปและแผ่นเสาอากาศ ทำให้เกิดการนำไฟฟ้า พื้นที่ที่ไม่ถูกบีบอัดยังคงมีอนุภาคกระจัดกระจายและยังคงไม่-นำไฟฟ้า สิ่งนี้มีราคาแพงหลายพันหยวนต่อกิโลกรัม และแบรนด์นำเข้าอย่างฮิตาชิและโซนี่ก็มีราคาแพงกว่าอีก ต้องควบคุมปริมาณการจ่ายอย่างแม่นยำ เราใช้การจ่ายแบบเข็ม โดยให้เศษเสี้ยวของมิลลิกรัมในแต่ละครั้ง น้อยเกินไปและความต้านทานต่อการสัมผัสเพิ่มขึ้น ส่งผลให้ระยะการอ่านลดลง มากเกินไป และล้นเกินการเชื่อมต่อร่องรอยที่อยู่ติดกัน ทำให้เกิดไฟฟ้าลัดวงจร เรามีผู้ควบคุมเครื่องจักรรายใหม่ที่โรงงานของเรา ซึ่งเพิ่มแรงดันอากาศในการจ่าย มีการผลิตทั้งแบทช์ออกไป และลูกค้าบ่นเรื่องกางเกงขาสั้นทุกที่ ทำให้เราต้องจ่ายค่าชดเชยจำนวนมาก โรงงานบางแห่งใช้การพิมพ์ลายฉลุสำหรับกาว ซึ่งเร็วกว่า แต่คุณต้องเปลี่ยนลายฉลุเมื่อเปลี่ยนผลิตภัณฑ์ ไม่ประหยัดสำหรับชุดเล็กๆ ที่มี SKU จำนวนมาก
หลังจากกดลงความร้อนจะทำให้กาวแห้งตัว อุปกรณ์ของเรามีบล็อคทำความร้อนอยู่ที่หัวบอนด์ และแท่นด้านล่างก็ให้ความร้อนได้เช่นกัน โดยปกติแล้วเราจะตั้งค่าด้านบนไว้ที่ประมาณ 170 องศา และด้านล่างเป็น 150 หรือ 160 องศา ดังนั้นความร้อนจึงไหลจากทั้งสองด้านไปทางตรงกลางเพื่อการบ่มที่สม่ำเสมอยิ่งขึ้น กดค้างไว้ 10 ถึง 20 วินาที ขึ้นอยู่กับประเภทของกาว การบ่ม ACA โดยพื้นฐานแล้วเป็นปฏิกิริยาการเชื่อมขวางของอีพอกซีเรซิน หากอุณหภูมิหรือเวลาไม่เพียงพอและการเชื่อมขวางไม่สมบูรณ์ จะล้มเหลวเมื่อทำการทดสอบอายุความชื้น 85 องศา 85% ในภายหลัง แต่หากอุณหภูมิสูงเกินไป สารตั้งต้น PET ก็ทนไม่ไหวเช่นกัน จะเกิดรอยยับและเสียรูป ความกดดันก็มีความสำคัญเช่นกัน น้อยเกินไปและอนุภาคนำไฟฟ้าไม่แบนพอ พื้นที่สัมผัสไม่เพียงพอ และความต้านทานสูง มากเกินไปและการชุบบนพื้นผิวอนุภาคทำให้การสัมผัสแย่ลง หรือกาวถูกบีบออกและการกระจายตัวของอนุภาคไม่สม่ำเสมอ พารามิเตอร์ทั้งสามนี้มีความสัมพันธ์กันทั้งหมด เปลี่ยนอันหนึ่งและคุณต้องปรับอันอื่น อุปกรณ์จะจัดเก็บสูตรพารามิเตอร์หลายสิบสูตรสำหรับการผสมชิปและกาวที่แตกต่างกัน เพียงโหลดสูตรเหล่านั้นเมื่อเปลี่ยนผลิตภัณฑ์
หลังจากที่ชิปตัวหนึ่งหายดีแล้ว เว็บก็จะก้าวหน้าและเสาอากาศตัวถัดไปจะเข้ามาเพื่อดำเนินการต่อ อุปกรณ์ที่รวดเร็วสามารถเชื่อมชิปได้สองหรือสามตัวต่อวินาที การนำเข้า Mühlbauer ทำได้รวดเร็วยิ่งขึ้น แต่อุปกรณ์เก่าของเราที่โรงงานดำเนินการได้เพียง 1 ชิ้นต่อวินาทีเท่านั้น การอัพเกรดไลน์ต้องใช้เงินหลายล้านและเจ้านายไม่อนุมัติ ด้านย้อนกลับยังมีการควบคุมความตึง ไม่สามารถบีบเศษออกได้ แต่ต้องไม่หลวมเกินไป ไม่เช่นนั้นม้วนจะเกะกะ
สำหรับการทดสอบ เราทำแบบอินไลน์ หลังจากเชื่อมต่อแล้ว มันจะผ่านเครื่องอ่าน RF หน่วยที่ไม่อ่านจะถูกทำเครื่องหมายด้วยอิงค์เจ็ท จากนั้นจะถูกปฏิเสธในระหว่างการตัด การทดสอบรวมถึงว่าชิปตอบสนองหรือไม่ EPC สามารถอ่านและเขียนได้ตามปกติหรือไม่ และความไวเพียงพอหรือไม่ โรงงานบางแห่งทำการทดสอบแบบออฟไลน์ โดยทำทั้งม้วนให้เสร็จก่อนแล้วจึงรันผ่านเครื่องทดสอบ ซึ่งต้องใช้แรงงานมากขึ้นแต่ลงทุนอุปกรณ์น้อยลง คุณต้องมีอัตราการส่งผ่านสูงกว่า 99% จึงจะมีอัตรากำไร ด้านล่างนี้คุณไม่สามารถครอบคลุมถึงแรงงานและวัสดุได้ ไม่ต้องพูดถึงข้อร้องเรียนของลูกค้าและค่าใช้จ่ายในการปรับปรุงงาน
